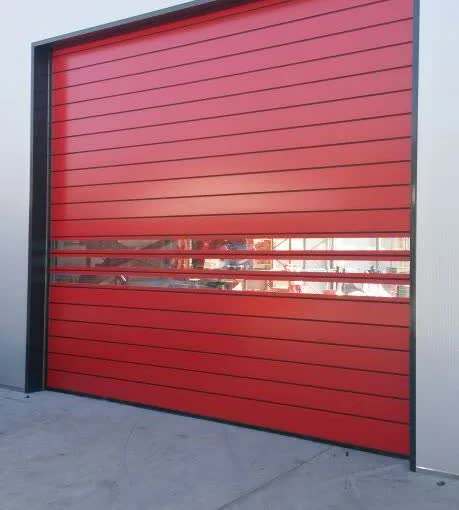

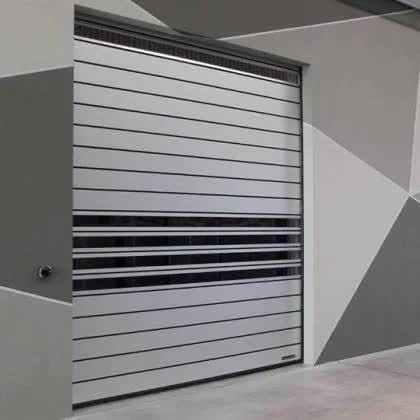

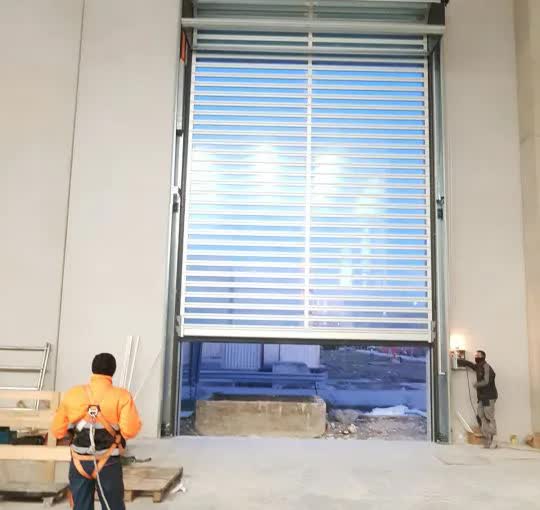

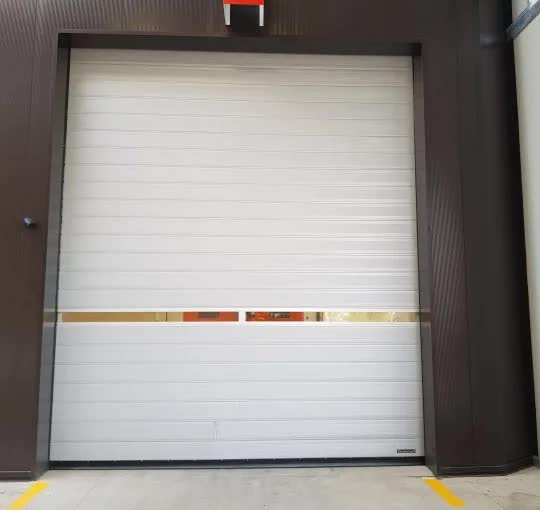

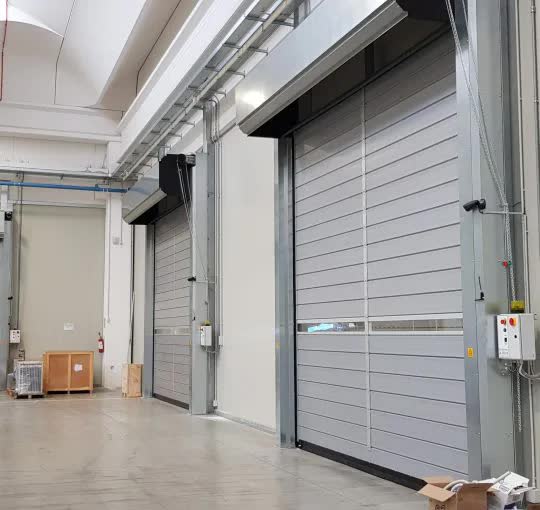

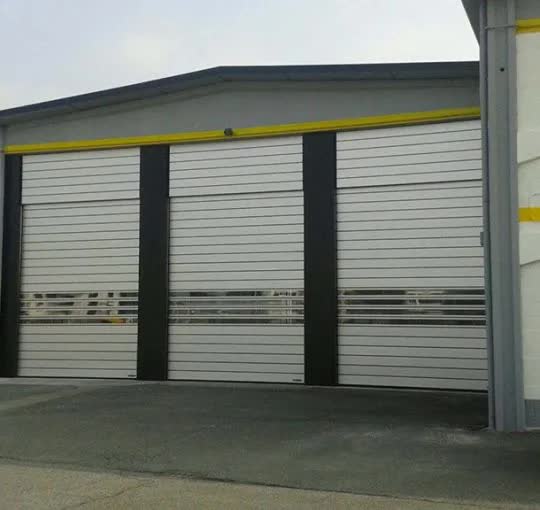

Name: Brama spiralna SPIRAL 50
Brand: Torsystem Butzbach
Availability: InStock

Specyfikacja techniczna

Maksymalne wymiary

W 7000 mm x H 6000 mm

Prędkość otwierania

Do 1.5 m/s

Prędkość zamykania

Do 0.5 m/s

Odporność na wiatr EN 12424

Klasa 2-4, w zależności od rozmiarów

Przenikalność ciepła EN 12428

1,5 W/m2K

Izolacyjność akustyczna

22 Db

Zasilanie

Zasilanie 3-fazowe, 400V maks. 16A

Częstotliwość

50/60 Hz

Wydajność w cyklach EN 12604

3 000.000

Płaszcz bramy o gr. 50 mm z profili aluminiowych anodyzowanych z wykończaniem gładkim (wewnątrz kolor zbliżony do RAL 9006, 9002, 7016, zewnątrz kolor zbliżony do RAL 9006, 9002, 9016, 7016, 5010, 1003, 3000).
Profile o wysokości 215mm, o podwójnych ściankach (gr. ścianki aluminiowej 1 mm) wypełnionych pianką poliuretanową, która zapewniają perfekcyjną izolację.
Panele połączone są ze sobą po bokach aluminiowym profilem zawiasowym ( przy bramach o szer. powyżej 3999mm również po środku) i dwukomorowym wodoodpornym łącznikiem przednim.

Prowadzenie spiralne okrągłe wykonane z polietylenu o wysokiej gęstości (POLIZEN®) . Wys. prowadzenia dla bram o wys. do 4500mm – 1000 mm.
Prowadzenie pionowe z prowadnic wykonanych z polietylenu o wysokiej gęstości (POLIZEN®).
Kolumny boczne wykonane ze stali ocynkowanej, opcjonalnie malowane na dowolny kolor. kolumn 310 mm.
Motoreduktor asynchroniczny z hamulcem elektrycznym 110 V, zaprojektowany specjalnie do intensywnego użytkowania.
Wysprzęglenie na korbę / łańcuchowe ( brama H> 3 m)
Przenoszenie siły napędu podczas otwierania i zamykania odbywa się poprzez podwójne łańcuchy boczne wyposażone dodatkowo w system przeciwwagi umożliwiający otwarcie bramy w nagłych przypadkach. Otwieranie i zamykanie dokonuje się poprzez bezpośredni nacisk silnika na najwyższy panel bramy. Gwarantuje to możliwość zamknięcia bramy również w przypadku silnych podmuchów wiatru.
Centrala sterująca z inwerterem 380 V wyposażona w płytę logiczną o działaniu automatycznym i możliwością sterowania wszystkimi zabezpieczeniami niskiego napięcia.
Enkoder absolutny do zarządzania pozycjami krańcowymi oraz odcinkami zwalniania bramy. Pozwala on centrali sterującej diagnozować stan bramy, ilość cykli itp.
Okablowanie plug and play ( szybko złączki) o IP 69.
Fotokomórka wbudowana w barierę świetlną odporna na uszkodzenia o IP 67
Bariera świetlna
Wysoka izolacyjność akustyczna
Temperatura pracy silnika -5°C do +40°C
Wydajność w cyklach: 3.000.000 (wg EN 12604)
